Aufgabe

RSI beauftragte die Integration von zehn Radiostudios und drei Radiokanälen in den IP-basierten Workflow mit VideoIPath und KSC Core. Radioprozesse unterscheiden sich erheblich von bestehenden TV-Abläufen, daher mussten logische Funktionen im System angepasst und teilweise neu entwickelt werden. Ziel war eine konsistente Steuerungsplattform, die sowohl Radiostudios als auch den crossmedialen Schaltraum vollständig abbildet.

Lösung

BFE entwickelte die Systemarchitektur auf Basis von KSC Core und passte das Steuerungssystem an die spezifischen Anforderungen der Radioproduktion an. Dafür wurden neue Module wie CodecBox, Audio-Remapping und Multiplex-Bus-Havarie definiert und der KSC DelegationManager um zusätzliche Funktionen erweitert.

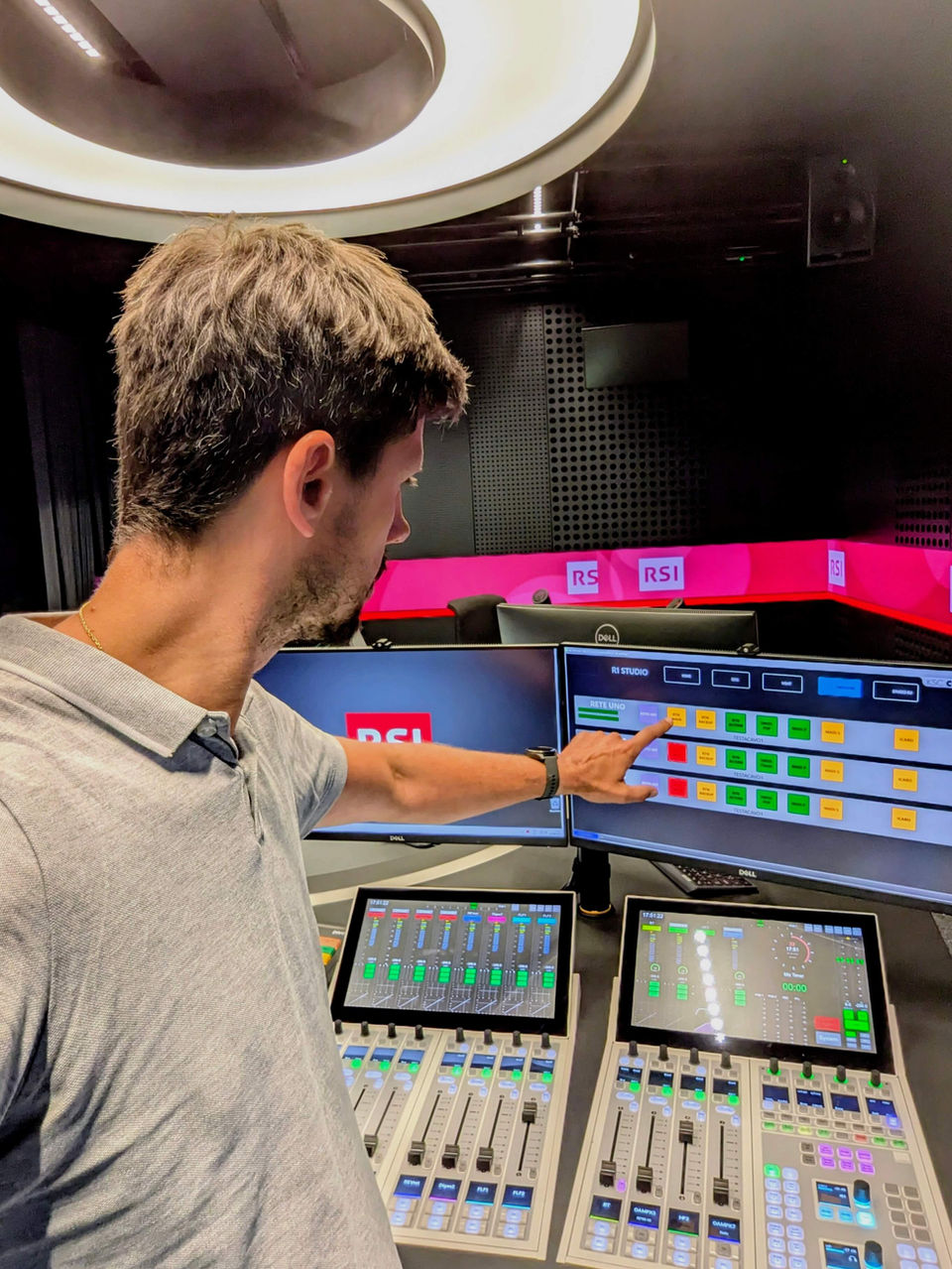

Die Bedienoberflächen wurden gemeinsam mit RSI konzipiert und über die KSC GFXUnit umgesetzt. Dank der frei gestaltbaren Funktionsseiten können Operatoren sowohl Radio- als auch TV-Prozesse an allen vier Arbeitsplätzen im crossmedialen Schaltraum bedienen. Studio-Licht, Mikrofonparameter, Routing und Studio-/Remote-Umschaltungen werden zentral über KSC Core gesteuert.

Ein weiterer Bestandteil der Lösung ist die Möglichkeit, Produktionsabläufe im EventManager vorzubereiten. Dadurch lassen sich Events bereits im Vorfeld anlegen und strukturieren, was zeitkritische Vorgänge im Live-Betrieb deutlich vereinfacht. Die Rückmeldungen der Operatoren bestätigen diese Verbesserung der Arbeitsabläufe.

Die Installation und Konfiguration der Audiotechnik erfolgte durch die SLG Broadcast AG als Generalunternehmer. Visual-Radio-Funktionalitäten sind für ein Studio in Phase 2 vorgesehen.

Highlights

• Gemeinsame Steuerungsebene für TV- und Radioproduktion im crossmedialen Schaltraum

• Erweiterte Radiomodule und neue Logikfunktionen in KSC Core

• Individuell gestaltete Bedienoberflächen für Radioprozesse über die GFXUnit

• Flexibles Studiomanagement durch erweiterten KSC DelegationManager

• Vorbereitung und Anlegen von Events im EventManager für stressfreie Betriebsabläufe

• Umsetzung parallellaufend zum bestehenden TV-KSC-System bei engem Zeitplan




Ausstattungsdetails

• 10 Radiostudios in 10 Räumen, darunter ein Visual Radio Studio (R4W)

• 3 Redaktionsräume

• 20 PowerCores als Audio-Engine

• Mehr als 2.500 Logikmodule sowie über 250 Prozesse im KSC-Core-System

• Nutzung von KSC Core, KSC GFXUnit und KSC EventManager

• Steuerung von Studio-Licht, Mikrofonen und Studio-/Remote-Verbindungen via GFXUnit




Technik

KSC Systeme:

• KSC Core als zentrale Steuerungsplattform

• KSC GFXUnit für frei gestaltbare Bedienoberflächen

• KSC EventManager zur Vorbereitung und Planung von Produktionsabläufen

• Erweiterter KSC DelegationManager für Studio- und Remote-Umschaltungen

• Radiomodul-Erweiterungen im KSC Core:

  • CodecBox

  • Audio-Remapper

  • Multiplex Bus Havarie

• Mehr als 2.500 Logikmodule innerhalb des Systems

• Über 250 definierte Prozesse für Routing, Delegation und Betriebsabläufe




Audiotechnik:

• 20 Lawo PowerCores als Audio-Engine

• Lawo Radiokonsolen (Console) für signaltechnische Bedienprozesse

• IP-basierte Audioverarbeitung und Anbindung an bestehende Lawo-Systeme




Studio- und Bedienfunktionen:

• Steuerung von Studio-Licht, Mikrofonparametern und Verbindungen über die GFXUnit

• Studio- und Remote-Studio-Umschaltungen

• Bedienung aller Radio- und TV-Prozesse an vier Arbeitsplätzen im crossmedialen Schaltraum




Workflow und Betriebslogik:

• Vorbereitete Events und Produktionsabläufe über den EventManager

• Durchgängige IP-basierte Signalführung innerhalb der Radio- und TV-Infrastruktur

• Harmonisierung der Radioprozesse mit bestehenden TV-Workflows
